SISTEMA DE ÁGUA

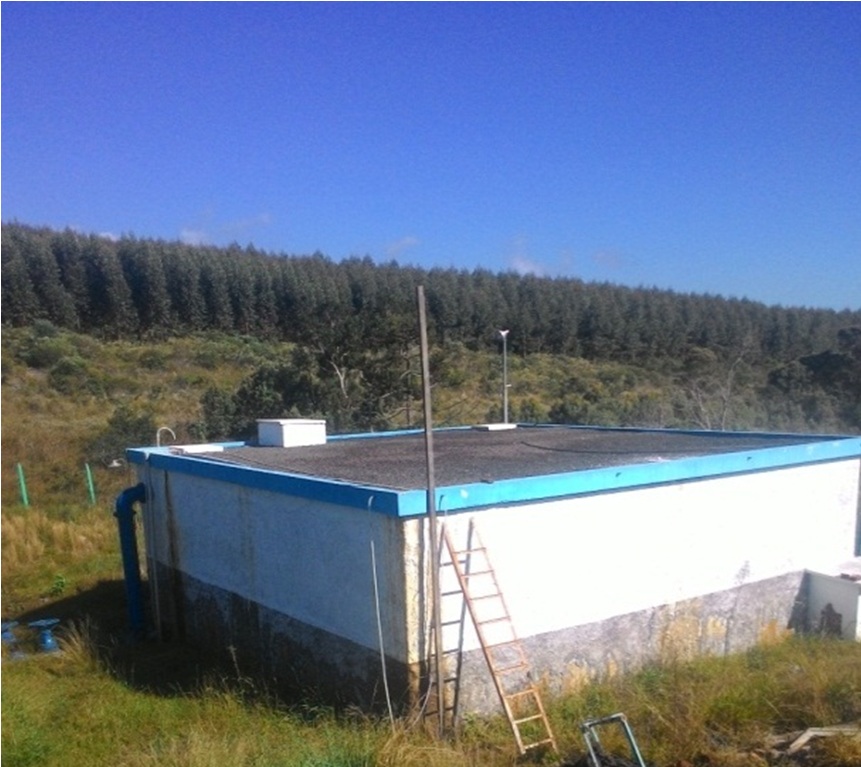

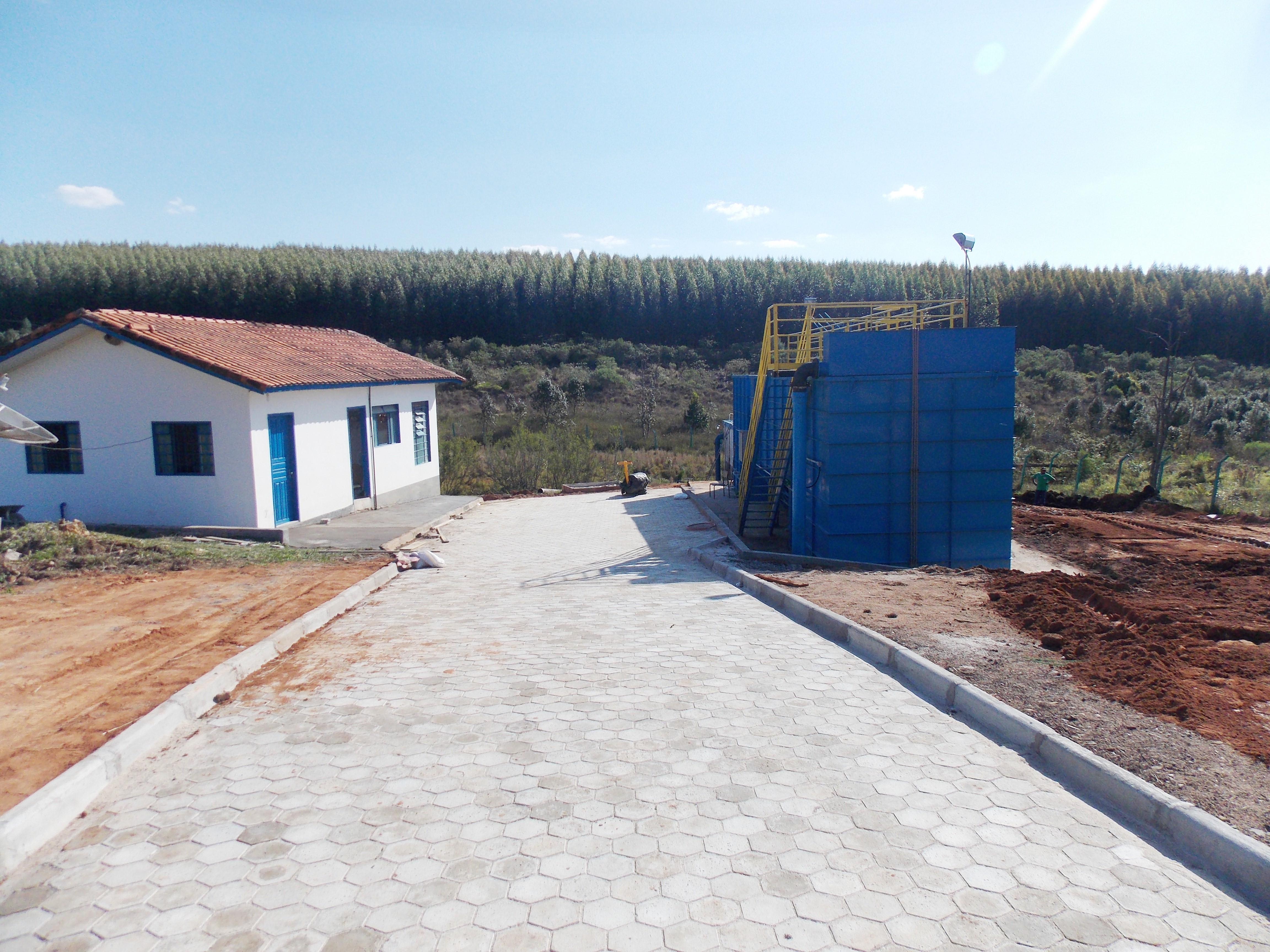

Jaguariaíva se destaca por possuir águas de ótima qualidade e fáceis de serem tratadas para o consumo. Elas estão presentes em três sistemas de captação de água que abastecem a nossa cidade: a captação do Rio 3 Bocas, do Rio Capivarí e a do Ribeirão Matarazzo. Estas três captações juntas são suficientes para abastecerem a cidade sem que haja perigo de escassez. Encontramos esta captação no Rio 3 Bocas, onde é formada por uma barragem e um sistema de captação por gravidade. O volume de água captado por este sistema, é de aproximadamente 25L/s que passa pela Estação de Tratamento de Água 3 Bocas e, após este tratamento, a água é armazenada em um reservatório de contato. Este sistema distribui a água tratada para os bairros Vila Pinheiro, Vila Kennedy I e II, Santa Cecília, Primavera I, Primavera II, Primavera III e Boa Vista.
SALA DE TANQUES E LABORATÓRIO
Essa captação é a mais importante de Jaguariaíva, pois abastece a maior parte da cidade. Ela se localiza no Rio Capivarí e seu sistema é composto por uma barragem e um sistema moto-bomba. Este sistema foi necessário pois o nível da captação é inferior ao nível da ETA central. O Volume captado é de aproximadamente 70L/s que é mandado para a Estação de Tratamento de Água central e é distribuído para os bairros de Vila Pinheiro até o Jardim Samambaia.
CAPTAÇÃO DO RIBEIRÃO MATARAZZO
Esta captação ocorre no Ribeirão Matarazzo e, assim como a captação do Rio Capivarí, manda a água captada para a Estação de Tratamento de Água central. Esta captação foi construída para complementar e garantir o abastecimento da maior parte da cidade. O volume captado por este sistema é de aproximadamente 20 L/s e, diferentemente da captação do Rio Capivarí, ocorre por gravidade, pois o nível da captação é superior ao da ETA central. Como esta captação manda a água para a ETA central, esta água abastece os bairros de Vila Pinheiro até o Jardim Samambaia.
ESTAÇÃO DE TRATAMENTO DE ÁGUA
ETA CENTRAL A água que chega até esta ETA vem das captações do Rio Capivarí e Ribeirão Matarazzo. Ela é formada por: Torre de Floculação, Filtros Russos, Reservatório de contato, Sala dos tanques, Laboratório e Reservatório de distribuição. TORRE DE FLOCULAÇÃO A primeira etapa do tratamento da água que chega na ETA central, é a passagem pela torre de floculação, onde recebe o coagulante sulfato de alumínio. Nesta torre existem obstáculos que, ao passar por eles, a água se agita e faz com o sulfato de alumínio reaja com a sujeira presente. Dessa reação, formam-se “flóculos” que ficam em suspensão na água e são retidos ao passarem para a próxima etapa.
FILTRO RUSSO Após a floculação, a água passa para a etapa de filtragem. Esta etapa é diferente da convencional que vemos em outras estações de tratamento, pois utilizamos um sistema de Filtros Russos. A diferença desse tipo de filtro ocorre no sentido da filtragem que, ao invés de ocorrer de cima para baixo ocorre de baixo para cima. A água vem da torre de floculação e, ao passar por sete filtros, todos os “flóculos” formados na torre, são retidos nos elementos filtrantes que ficam no fundo dos filtros. A lavagem dos filtros é feita diariamente para que partículas retidas nos elementos filtrantes não sejam levadas, junto com a água, para o reservatório.

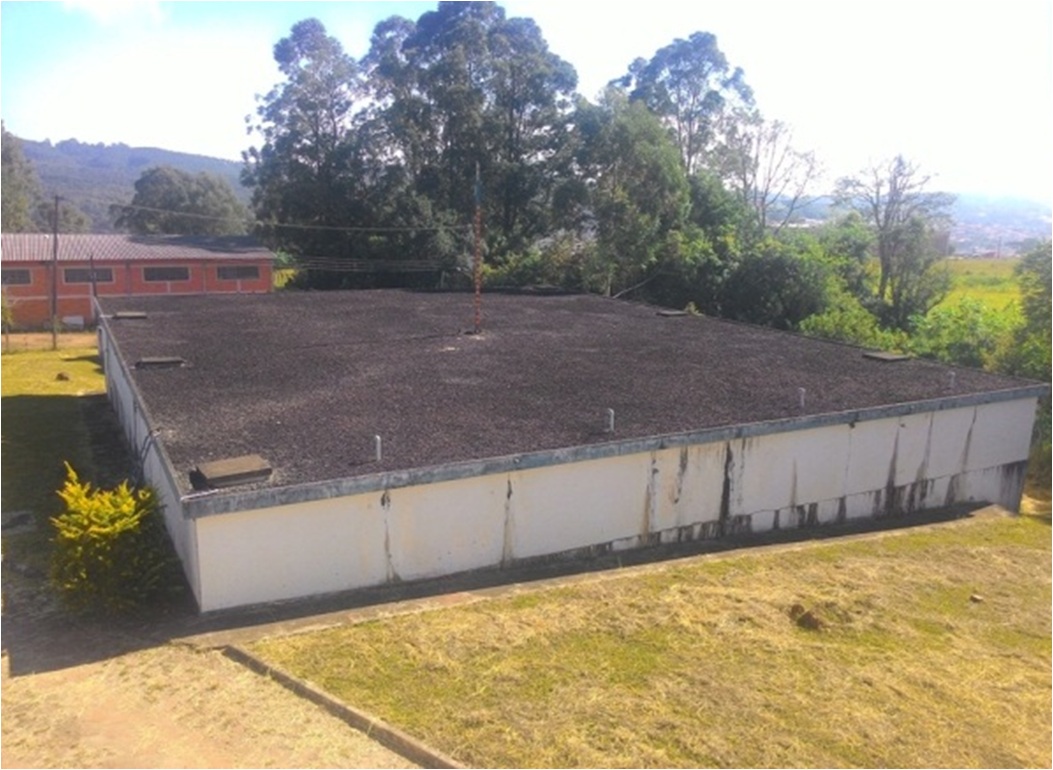

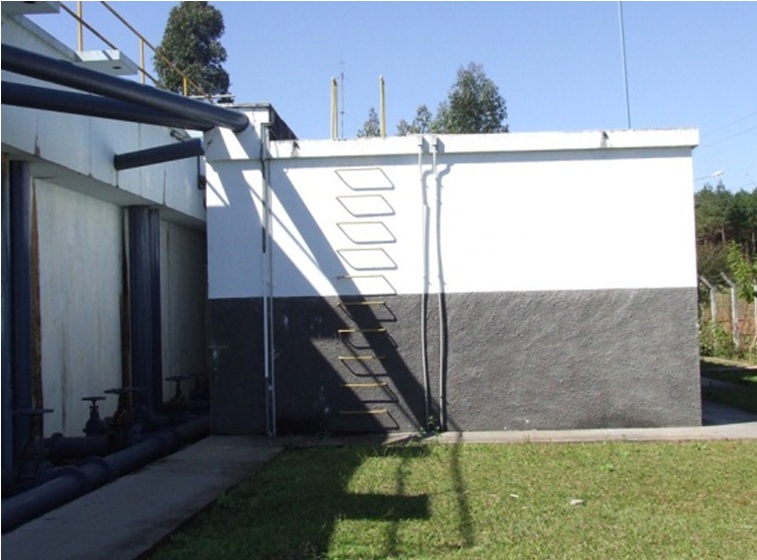

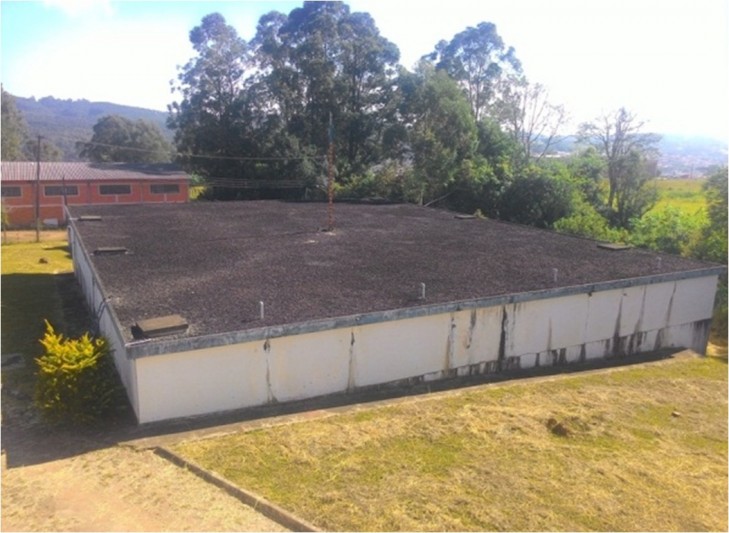

RESERVATÓRIO DE CONTATO: Após a filtragem a água é direcionada ao Reservatório de Contato para serem adicionados os produtos químicos quem completam o tratamento. Os produtos adicionados na água são o Cloro com a função de potabilizar a água eliminando germes e bactérias, o Flúor com a função de minimizar a incidência de cáries nos dentes, e a Cal hidratada para a correção do PH. Após a adição destes componentes químicos, a água é direcionada ao Reservatório principal de distribuição (R0) e está pronta para ser distribuída para a rede com os padrões de potabilidade exigidos pela Portaria MS Nº 2914 DE 12/12/2011.
SALA DE TANQUES E LABORATÓRIO
Nesta sala encontramos aparelhos especializados para controlar as dosagens dos produtos químicos que são adicionados no Reservatório de contato.
Também encontramos na ETA CENTRAL um laboratório especializado para a realização de análises como, Residual de Cloro, PH, turbidez, cor, odor, sabor, Alcalinidade, Gás Carbônico Livre, Dureza e Ferro Total, Residual de Alumínio, Oxigênio Consumido em Meio Ácido, Demanda Química de Oxigênio, Cloretos, Fluoretos, entre outras análises que são necessárias para mantar sempre o padrão de qualidade de nossos serviços.

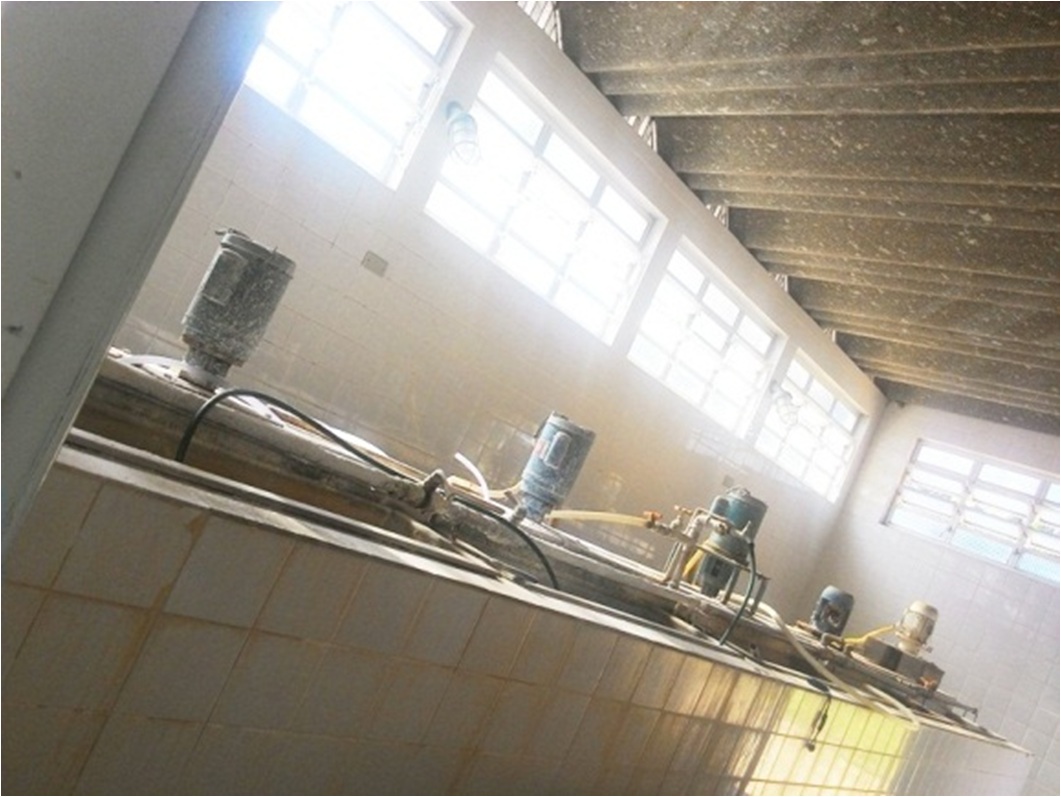

Sala de tanques

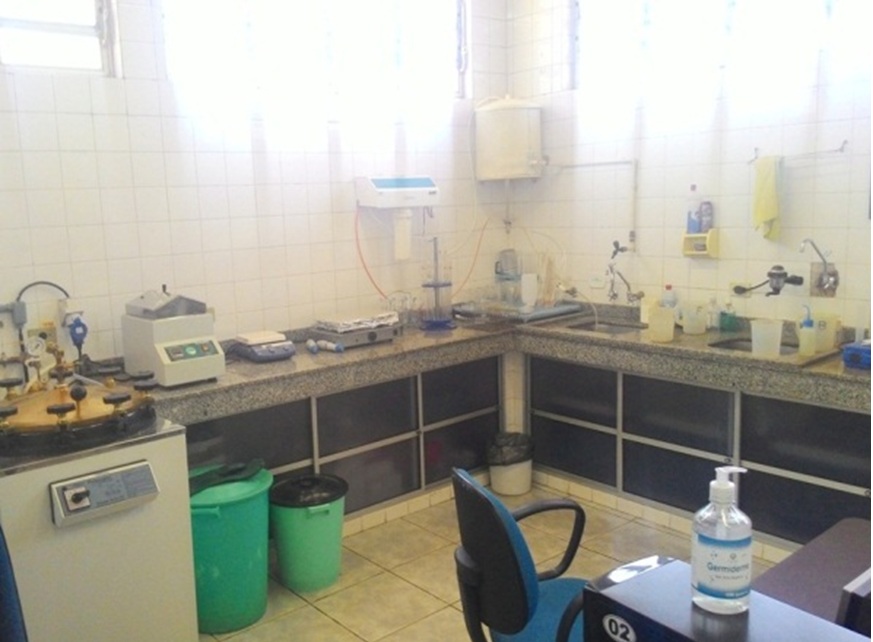

Laboratório
ETA CENTRAL
A água que chega até esta ETA vem das captações do Rio Capivarí e Ribeirão Matarazzo. Ela é formada por: Torre de Floculação, Filtros Russos, Reservatório de contato, Sala dos tanques, Laboratório e Reservatório de distribuição.

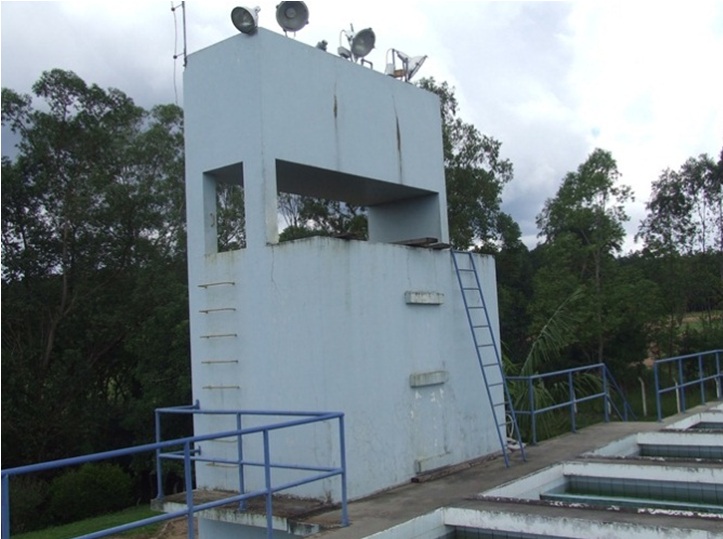

Torre de Floculação
A primeira etapa do tratamento da água que chega na ETA central, é a passagem pela torre de floculação, onde recebe o coagulante sulfato de alumínio. Nesta torre existem obstáculos que, ao passar por eles, a água se agita e faz com o sulfato de alumínio reaja com a sujeira presente. Dessa reação, formam-se “flóculos” que ficam em suspensão na água e são retidos ao passarem para a próxima etapa.

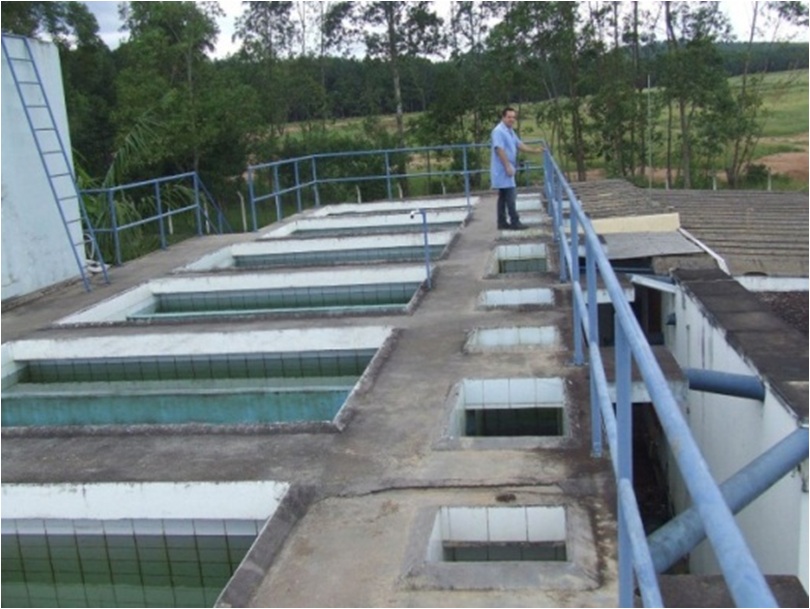

FILTRO RUSSO
Após a floculação, a água passa para a etapa de filtragem. Esta etapa é diferente da convencional que vemos em outras estações de tratamento, pois utilizamos um sistema de Filtros Russos. A diferença desse tipo de filtro ocorre no sentido da filtragem que, ao invés de ocorrer de cima para baixo, ocorre de baixo para cima.
A água vem da torre de floculação e, ao passar por sete filtros, todos os “flóculos” formados na torre, são retidos nos elementos filtrantes que ficam no fundo dos filtros. A lavagem dos filtros é feita diariamente para que partículas retidas nos elementos filtrantes não sejam levadas, junto com a água, para o reservatório.
